J9集团智能OBC测试系统
型号：
OBC电源自动测试系统，专用于各类动力汽车车载电源、车载充电机等产品的电气个性的测试系统。出格针对电动汽车车载电源、车载充电器的测试，成立并优化出尺度测试项目，测试快率快、系统运行不变，简易操作、急剧上手。针对电动车内车载充电机(OnBoardCharger;OBC)产品个性与测试需要，再参考中国国标QC/T 895测试要求，来确认产品的职能运作与安全性。
一、媒介
随着新能源汽车的不休发展与进取，人们对新能源车的要求也越来越高，因而，在出产时对汽车组件的测试要求也越来越严苛，其中 OBC转换器测试步骤繁多复杂，极大的影响测试效能。因而，高效、单一、易操作的自动测试系统成为出产时的需要。
二、简介
OBC电源自动测试系统，专用于各类动力汽车车载电源、车载充电机等产品的电气个性的测试系统。出格针对电动汽车车载电源、车载充电器的测试，成立并优化出尺度测试项目，测试快率快、系统运行不变，简易操作、急剧上手。针对电动车内车载充电机(OnBoardCharger;OBC)产品个性与测试需要，再参考中国国标QC/T 895测试要求，来确认产品的职能运作与安全性。

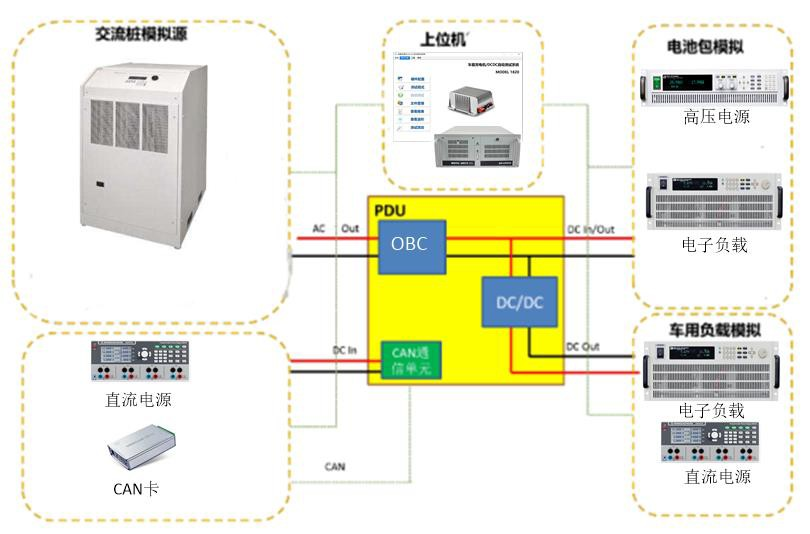

三、测试系统拓扑图
四、OBC测试项目
No | 测试项目 | 律例凭据 |
1 | 输入工作电压领域测试 | QC/T 895 6.3.1 |
2 | 输入工作频率领域测试 | QC/T 895 6.3.2 |
3 | 输入电流测试 | QC/T 895 6.5.5.2 |
4 | 功率成分测试 | QC/T 895 6.5.5.1 |
5 | 启动冲击电流测试 | QC/T 895 6.5.1 |
6 | 输入掉电渣滓电压测试 | QC/T 895 6.4.3.7 |
7 | 低压供电工作电压领域测试 | QC/T 895 6.4.4 |
8 | 输出电压整定值和调整率测试 | QC/T 895 6.5.2 |
9 | 输出功率及输出电压电流领域测试 | QC/T 895 6.5.5.1 |
10 | 输出电压纹波测试 | QC/T 895 6.5.4 |
11 | 输出电流纹波测试 | QC/T 895 6.5.4 |

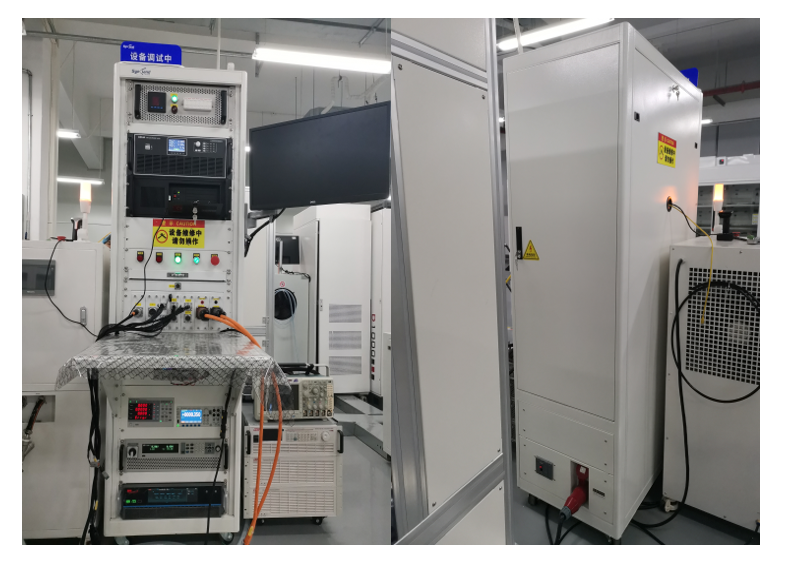

五、产线实拍
