J9集团波形分析系统重要是针对PC示波器系列产品开发的上位机操作软件，实现了传统示波器，录波仪，功率计，信号产生器等职能。
1 软件概述
J9集团波形分析系统重要是针对PC示波器系列产品开发的上位机操作软件，实现了传统示波器，录波仪，功率计，信号产生器等职能。
1.1 软件职能描述
J9集团波形分析系统兼容多种分歧硬件设备，实现传统示波器的计数器、占空比、频率、周期、上升功夫、降落功夫、正宽度、负宽度、均匀、振幅、最大、最幼、峰-峰值、RMS等量测职能；也有更多复杂的自界说丈量（0:早年向后上升沿,1:从后向前上升沿,2:早年向后降落沿,3:从后向前降落沿,4:过冲复原功夫,5:低冲复原功夫,6:最大值,7:最幼值,8:最大-最幼,9:最大过冲复原功夫,10:最大低冲复原功夫,11:早年向后上升沿-基准,12:从后向前上升沿-基准,13:早年向后降落沿-基准,14:从后向前降落沿-基准,15:互换最大值,16:互换最幼值,17:互换最大-最幼,18:互换最大值-基准,19:互换最幼值-基准,20:互换最大-最幼-基准,21:互换过冲,22:互换低冲）职能。
录造波形数据职能，纪录整个测试过程，所有采集到的原始数据存储到指定的蹊径，软件能够将所罕见据沉新载入，方便分析处置问题。
功率计职能，实现通例数据丈量分析以及高阶FFT分析。
信号产生器职能，天生各类尺度波形及自界说信号波形.
J9集团波形分析系统能够装置在通常PC电脑，数据采集配置高采样率示波器设备，采样精杜咨硬件设备决定，数据处置机能重要由电脑决定，并可能自动分析波形数据。界面操作单一。
支持SCPI通讯指令，选取串口或TCP/IP与第三方软件通讯，实现自动测试丈量职能。
1.2 软件利益
系统操作单一，一键测试；
通过RS232或TCP/IP接口与第三方软件通讯，不变、快率快、抗滋扰性强；
拥有多种测试丈量职能，简化项目开发；
软件自动纪录采集数据，便于查看汗青测试数据。
2 硬件设备介绍
2.1 示波器

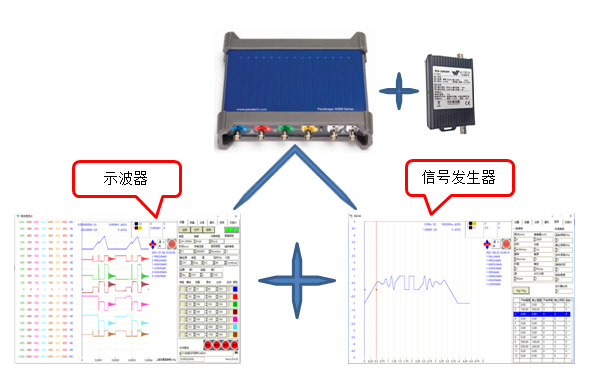

J9集团波形分析系统是以高快采样的硬件设备为基础，提供的PC示波器为紧凑型设备，通路有2,4,8通路数量可供选择，这些设备用于取代耗费数倍价值的传统台式机型并提供更卓越的机能。
PC示波器所提供的利益：
便携性：设备随身携带，并可将其插入任何Windows PC。
机能：业界当先的高精度低失真输入，高达8-16 位的分辨率，最多可存储 256 M 样品的大型缓冲器，急剧 USB 3.0 或 USB 2.0 接口。
矫捷性：可用作示波器、频谱分析仪、高机能信号产生器（所选型号）或高快数据采集接口。
可编程性：借助API函数，您能够用您选择的编程说话编写您自己的法式，从而节造示波器的各类职能。
持久支持：可从网站下载软件升级，能够持续在产品的使用寿命期内免费使用服务。
物有所值：您无需额表破费去获得您推算机已经占有的所有职能，示波器中装有您所需的专用硬件，无需额表添置。
方便性：软件充分使用大显示屏、存储设备、用户界面以及您推算机中内置的网络。IEPE 职能：双通路 IEPE（集成电子压电）型号可使您无需使用表置 IEPE 电源，即可与加快率计与麦克风等行业尺度传感器衔接。
2.2 SIA-20W5M功率放大器产品说明书
SIA功率放大器系列直流功率放大器使用进口集成器件，全频段放大：正弦波、方波、脉冲波、锯齿波、反向锯齿波、三角形波、心电图波、马鞍波和噪音波等各类信号波形，最大输出信号幅度28Vpp(正负14V)。
最大可放大正弦波信号频率领域：DC-5MHz；
低失真、高精度信号放大，兼容所有DDS信号源；
最大输出信号幅度28Vpp（±14V）;
SIA-20W5M 最大输出电流：1000mA，最大输出功率20W；
放大倍数X2、X4两档可��；
≥500V/us压摆率；
单路 DC15V电源供电；
输入阻抗：10KΩ；
优美铝合金表壳，散热能力强，不变靠得住；
可放大的信号：函数信号以及肆意波形信号；
体积幼，携带方便，单一电源供电，方便户表使用。
| 产品型号 | SIA-20W5M | ||
| 信号输入带宽 | DC~5MHz | 最大输出功率 | 20W |
| 电源输入电压 | 单路 DC15V | 电源供电电源输入功率 | ≥30W |
| 输入阻抗 | ≥10KΩ | 输入幅度领域 | ≤14Vp-p |
| 输出幅度 | ≥28Vp-p（空载） | 输出电流 | FPA301(20W),1000mA(MAX) |
| 负载阻抗 | ≥4Ω（MAX） | 压摆率 | ≥500V/us |
| 谐波失真度 | <1% | 过流�；� | 自带 |
| 增益调节方式 | 固定放大倍数，X2或X4两档可选 | ||
| 环境前提 | 温度：0~60℃ | 湿度：﹤80% | |
| 产品尺寸 | 84mm(宽)×49mm(高)×153mm (长) | 沉量 | 400克（含附件） |
SIA系列产品重要利用场所：
电子测试与设计 传感器仿真及测试
功率器件及电路驱动
超声波换能器驱动
中频设备驱动
医疗美容器械驱动
压电元器件筛选及测试
电子实训室尝试台
教育及培训
无线遥感和探测设备信号放大
该系列产品是电子工程师、尝试室、出产线及讲授、科研的梦想设备，同时也可作为工业设备的配套�？槭褂�。SIA系列功率放大器兼容市场上所有函数/肆意波形信号产生器。
3 软件职能详解
3.1 软件主界面

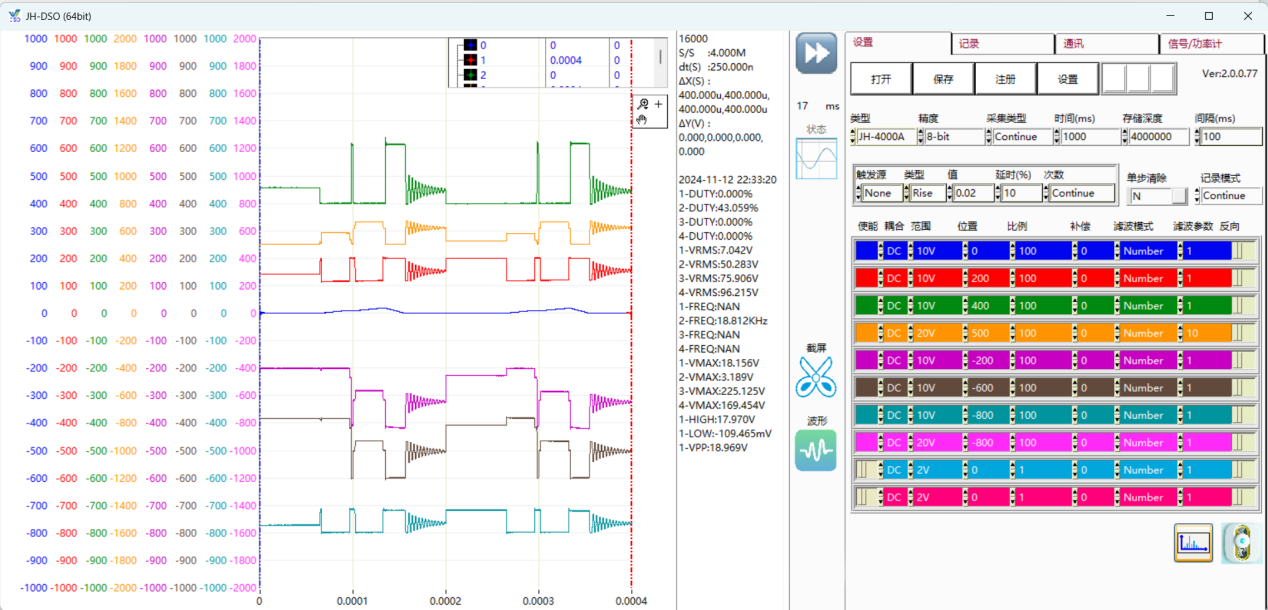

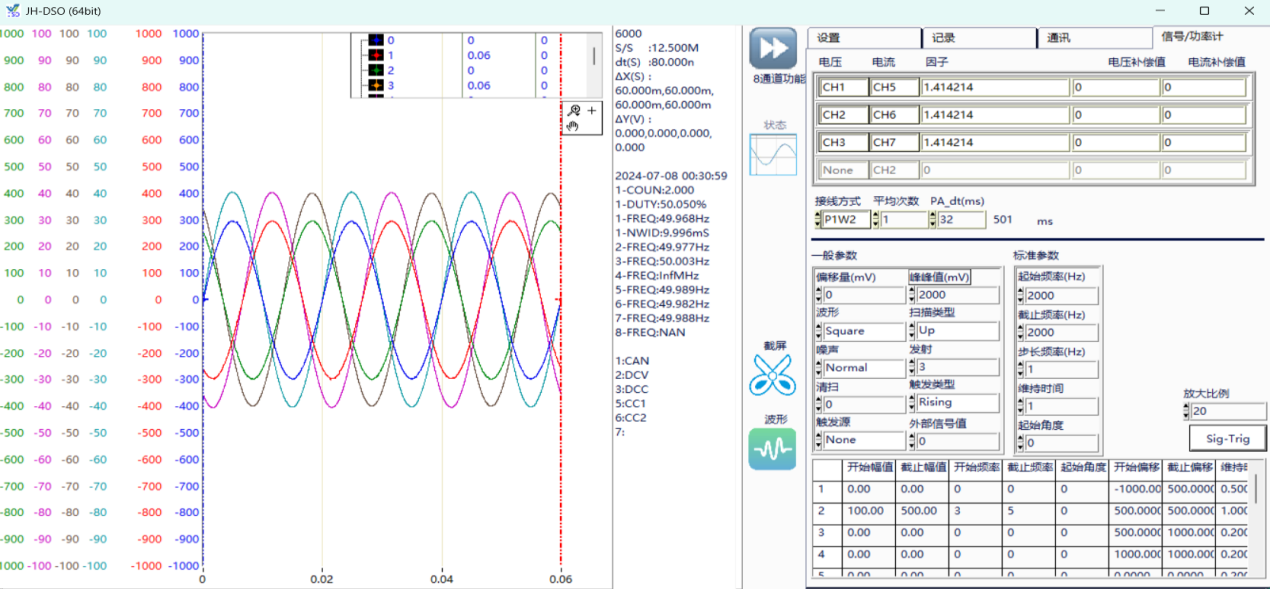

软件界面由波形显示窗口和参数设置两部门组成，波形显示窗口凭据通路参数决定。
参数设定分为6个页面：设置、纪录、通讯、信号/功率计；每个职能下文将做具体诠释。
3.2 显示窗口

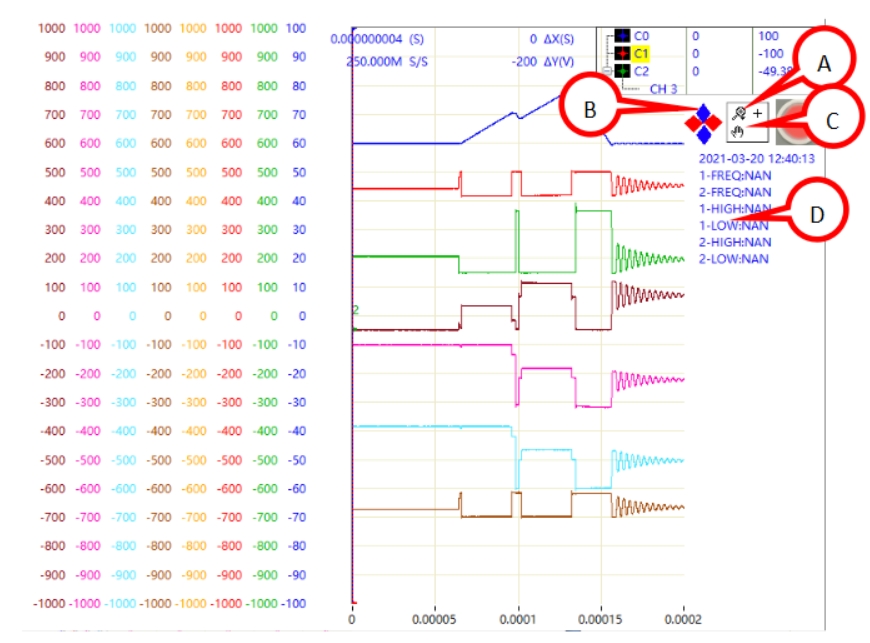

显示窗口与通常示波器类似，右上角工具职能为：
A——光标工具；
B——波形工具，便于使用者放大、缩幼显示波形，方便查看分析汗青数据；
C——示波器状态节造按钮;
D——示波器丈量数据挨次，职能参照泰克示波器职能。
3.3 参数设置

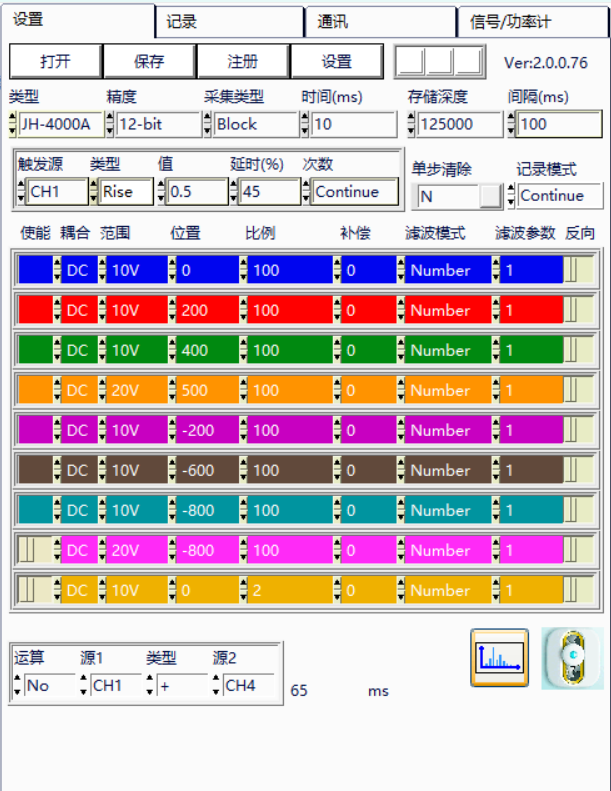

参数设置具体有关参数如下：
注册：软件注册码治理；
打开：选择已经保留的通例参数配置文件；
保留：保留通例参数为一个配置文件；
示波器型号：本软件支持2000,3000,4000,5000等多个系列示波器，凭据当前设备选择对应型号；
分辨率：针对 4000/5000系列示波器支持多种分辨率设置，凭据需要设置；
采集类型：分为Block, Continue两种.Block模式下每次整个屏幕数据同时刷新，通常用于沉复信号丈量；Continue模式下示波器以陆续采集方式显示数据，通常用在功夫测试，或者产品趋向观测；在屏幕功夫幼于特定值默认切换至区段采集模式，凭据需要设定；
功夫(ms)：设置波形显示窗口屏幕功夫，单元为毫秒；
存储深度：设置显示窗口数据长度；数据越大推算功夫越长，屏幕功夫与贮存深度决定了示波器当前采样率（采样率=存储深度/屏幕功夫）；
滤波类型: Number, HighPass, LowPass, BandPass, BandBreak五种方式供选择；职能为处置带滋扰的波形数据设计。Number为数自旖均值推算，以每个点为中心，推算周边数据的均匀值作为当前数据，实现波形滋扰数据的滑润；HighPass为高通滤波，LowPass为低通滤波；BandPass为带通滤波；BandBreak为带断滤波；凭据分歧利用场景设置对应参数；
滤波参数：滤波类型的具体参数；
触发参数：蕴含触发源，类型，值，延时，模式等五个参数；触发源为触发前提信号源; 类型分为Rise上升沿, Fall降落沿, High上升沿, Low降落沿, 值为触发level, 延时为触发数据在屏幕种的地位; 模式为Single单次触发和Continue陆续触发, 针对区段采集有效；
通路参数：使能、耦合方式、电压领域、原点地位、探棒比例、反向、波形容彩（每个通路有独立参数）；
自动: 在BLOCK模式下,软件凭据当前示波器采集到数据自动设置采集领域；
截屏: 将当前波形显示以图片体式保留至指定路蹊径；
波形: 将当前波形显示以波形数据体式保留；
录波: 软件拥有自动保留波形职能, 通过此按钮实现录波仪职能。

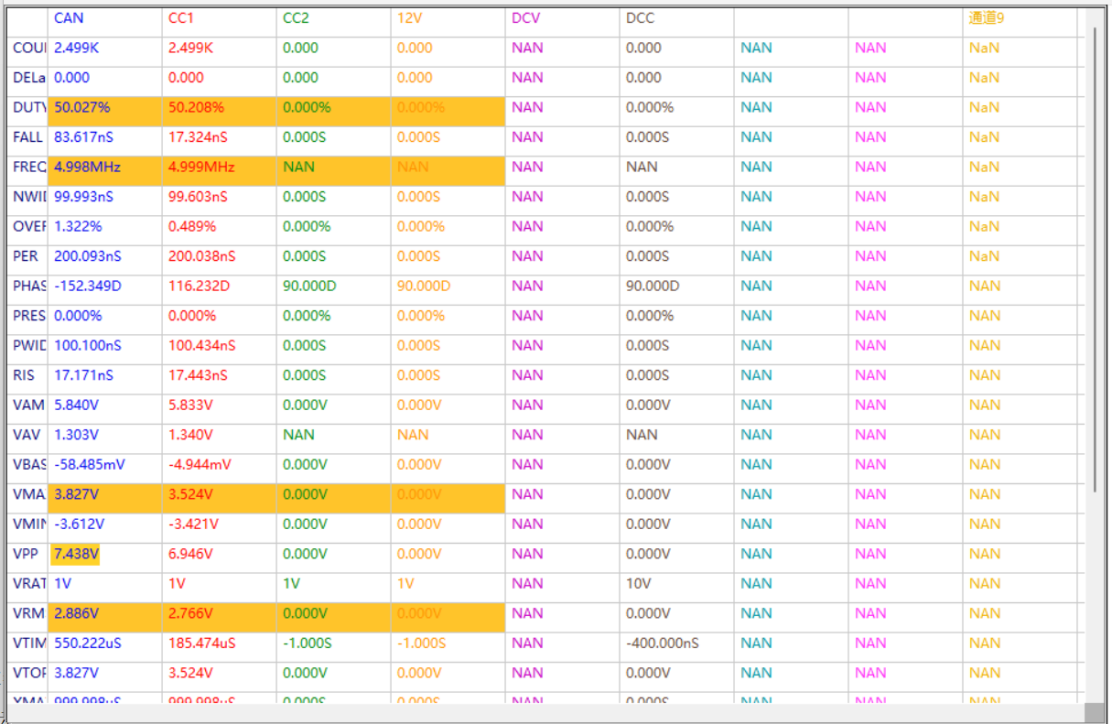

3.4示波器丈量数据

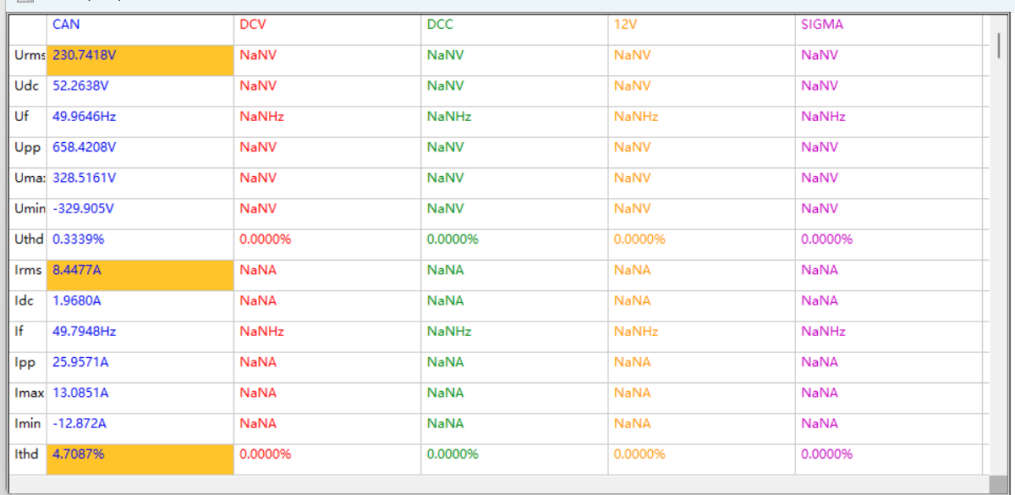

示波器丈量数据重要显示当前各通路实时丈量信息，双击指定的项目对应布景致彩变为橙色，显示在波形界面，当前数据可作为指定参数通过数据通讯接口传至其他软件或保留至指定文件蹊径，方便数据纪录。
示波器有三控件：
保留数据功夫距离；
单步断根：Block模式,陆续触发模式，下一次触发前断根当前波形；
保留，能够将选择的显示数据依照指定蹊径保留,数显数据纪录作用。
3.5功率计
功率计职能重要是凭据实时采集到的数据，同设置两通路的对应关系实现功率职能，重要有以下几个部门：
功率计通路参数设置：蕴含电压、电流通路，波峰因子，电压、电流赔偿；
功率计接线方式设置；
功率计推算均匀次数；
功率计丈量值显示。
若是功率计通路其中有一个设为NONE,则此通路不能实现功率计职能，系统不会显示功率计有关丈量参数�？墒迪值恼闪肯钅坑型ɡ闪肯钅�，电压，电流高次谐波：
Urms,Udc,Uf,Upp,Umax,Umin,Uthd,Irms,Idc,If,Ipp,Imax,Imin,Ithd,PF,P,S,Q,PHA,U0~102,I0~102

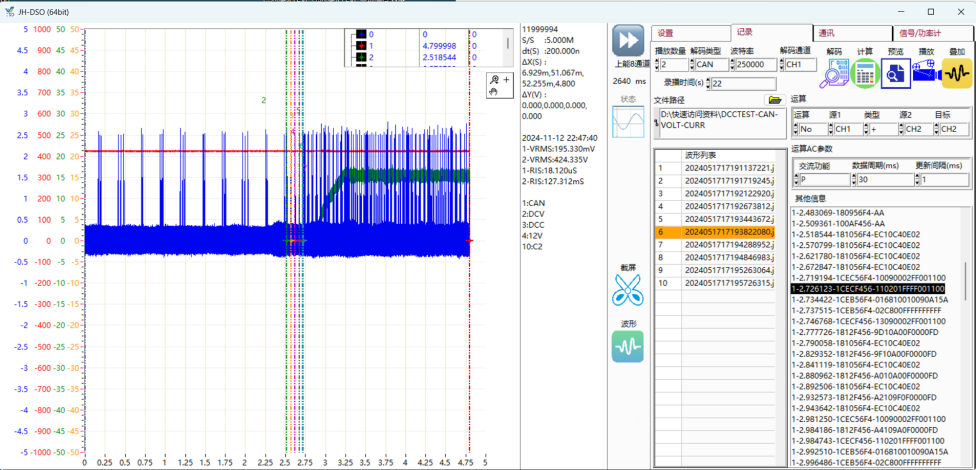

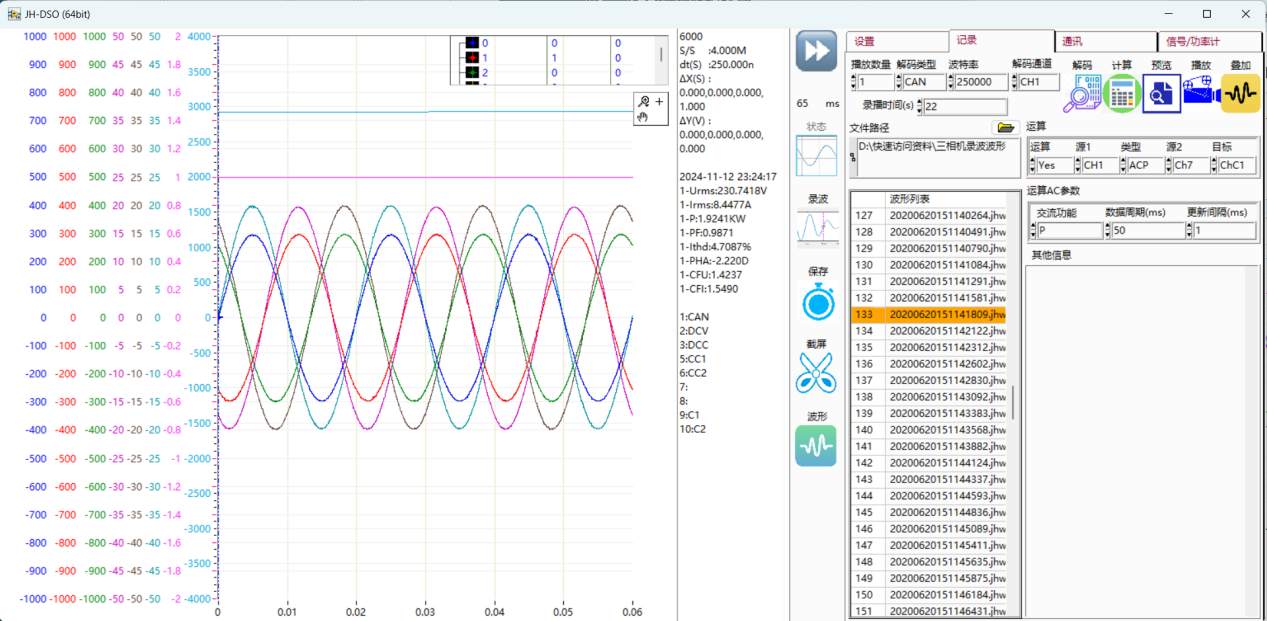

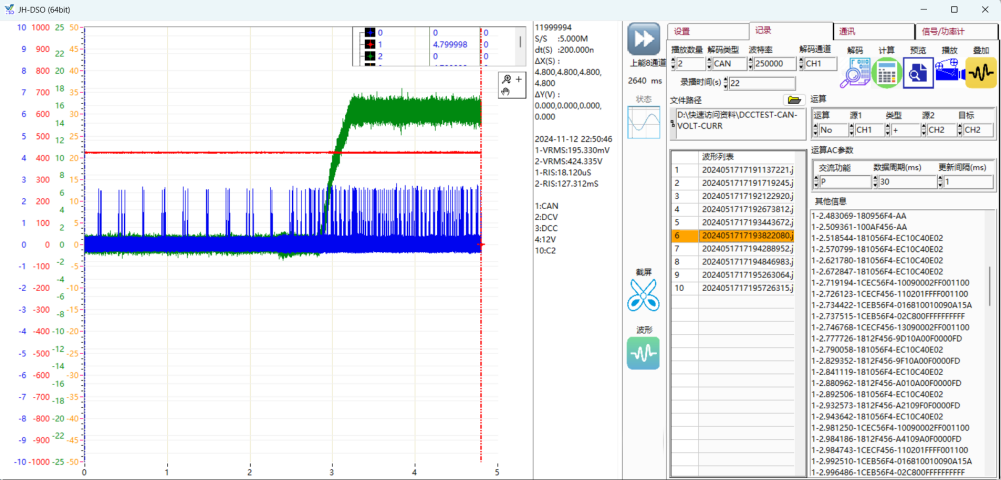

3.6 纪录
纪录职能：
录波功夫：示波器软件自动录波功夫，达到功夫会自动终场，若是为0则一向录波
文件蹊径: 软件自动保留数据和波形的蹊径
播放数量：波形回放时将设定的文件数据合成显示
解码类型：目前支持的解码类型RS485和CAN
波特率：凭据解码类型做脉冲宽度数据处置凭据
其他信息：解码等职能了局数据显示
汗青列表：显示当前文件蹊径内已经存储波形数据文件
预览：将文件蹊径中所有纪录的波形文件以抽样的方式显示
播放：回放已经纪录的数据波形，能够共同解码职能实时处置
解码：开启解码职能
叠加：推算互换信号,将P,S,Q等信号依照周期推算显示在指定通路

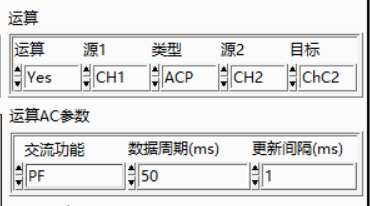

运算蕴含：使能，信号源1，处置类型(+,-,*,/,ACP)，信号源2，指标通路，当运算类型选择ACP时启用AC参数蕴含互换职能，数据周期，更新距离

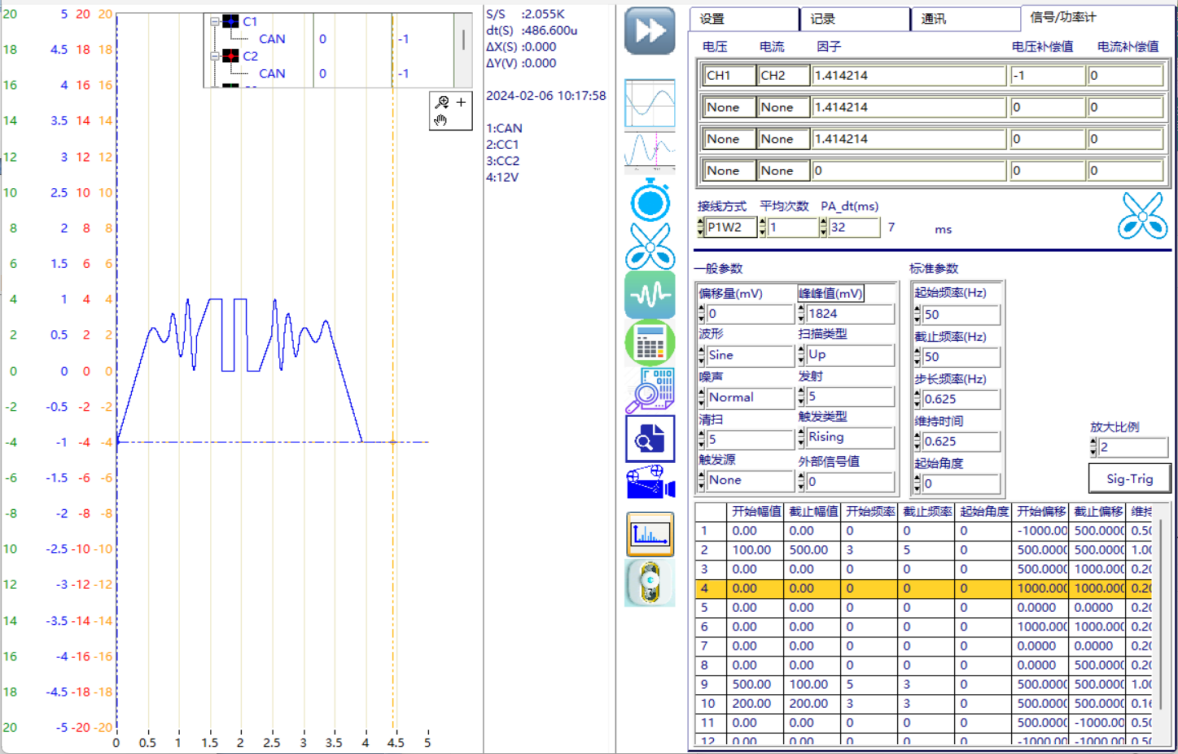

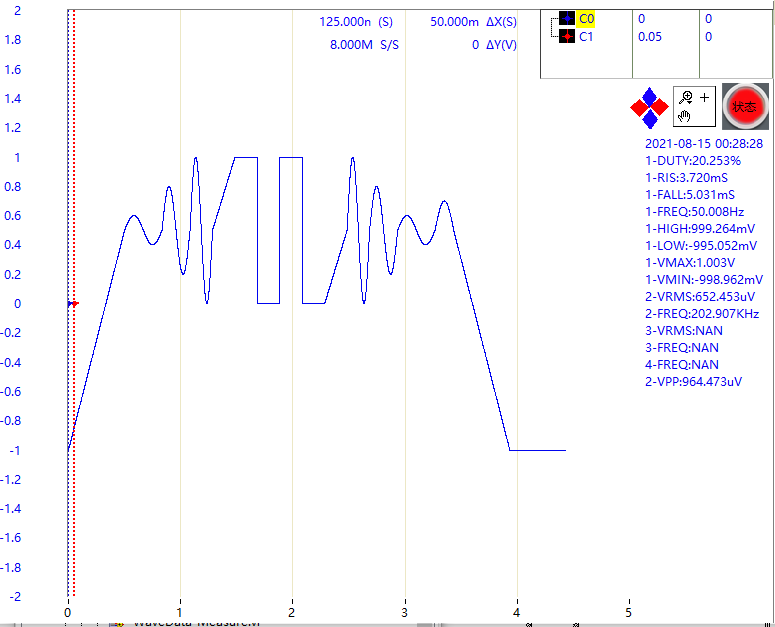

3.7 参数设置-信号产生器
自带的信号产生器与市场主流信号产生器职能类似：
通常参数: 凭据需要设相信号产生器参数除了尺度信号之表还能够使用自界说波形,设置分歧组合天生预期想得到的波形；
尺度参数: 设相信号频率有关参数；
放大器比例: 目前示波器自带的信号产生器输出最大频率为1000000Hz, 最大峰峰值为4V, 在无法满足需要的情况下能够共同信号放大器实现输出峰峰值变大的职能；
Sig-Trig: 实现信号产生器的Burst职能。
自界说信号产生器参数设置：

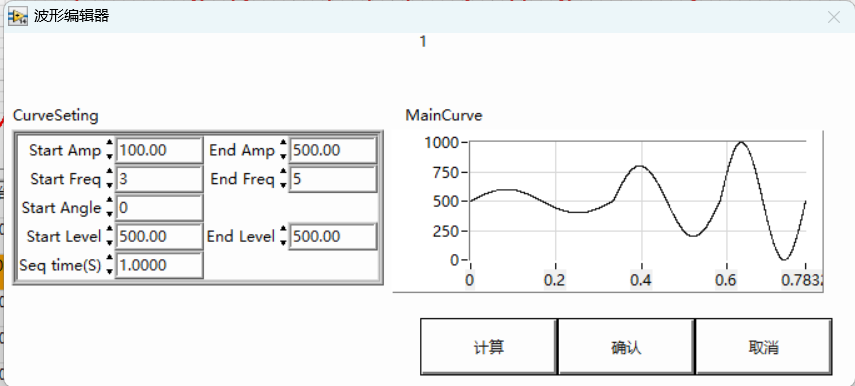

自界说信号由多个的序列组合天生等待的波形, 双击单个序列弹出单步参数：
单个序列参数有：正弦波肇始幅值，截止幅值，肇始频率，截止频率，肇始相位角度，肇始偏移，截止偏移，维持功夫等，若是肇始频率截止频率分歧则维持功夫参数则无效。
参数编纂实现能够使用CAL按钮预览波形，查看成效。

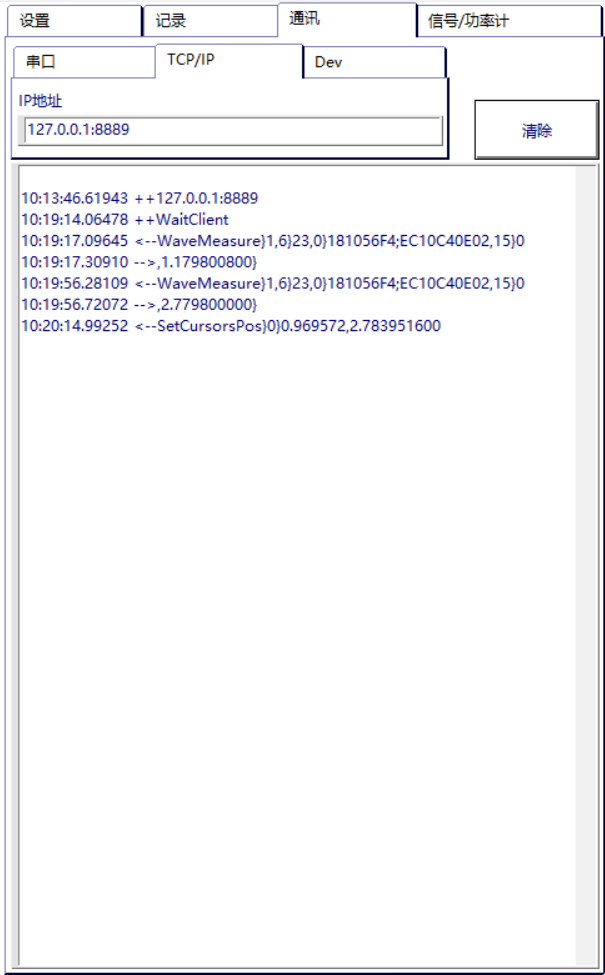

3.8 参数设置-通讯信息
实现自动节造与第三方软件通讯方式有：
RS232: 串口与波特率凭据需要批改，校验码N，数据长度8，终场位1；
TCP/IP: 软件自建SERVER,体式为127.0.0.1:8889，能够肆意批改。
软件通讯和谈支持J9集团智能通讯和谈和特殊开发有关指令，具体通讯指令参考通讯和谈。
4 软件通讯和谈
用户能够通过串口RS232/TCP IP/VISA等接口选取尺度号令对波形解决规划进行编程节造。号令以右大括号“}”作为距离，第一个元素为关键字，关键字后面追随可选的参数设置，最后一个参数为”JH-DSO”或者”0x0A”。
*IDN?}JH-DSO
初始化软件指令，检测软件是否正常工作。软件若是初始化设备成功，收到该指令后会自动返回JH-DSO}。
4.1 示波器类：
SetSignal}0}3}4}0}JH-DSO
设相信号产生器参数：
1. 职能名称，字符串
2. 信号职能(0:正弦,1:均方根,2:上升,3:脉冲,4:噪音,5:直流,6:用户自界说)，整型
3. 频率，整型
4. 幅值，浮点
5. 拆分，整型
SetChanPara-2}1,2,3,4,5,6,7,8}0}1}1}0}0}JH-DSO
设置通路参数:
1. 职能名称，字符串
2. 丈量通路(1:通路1,2:通路2,3:通路3,4:通路4,5:通路5,6:通路6,7:通路7,8:通路8), 整型
3. 设定带宽，整型
4. 耦合类型，字符串
5. 碳棒比例，整型
6. 回转状态(0:关关,1:开启)，整型
7. 赔偿点，浮点
SetChanPara}1,2,3,4,5,6,7,8}0}8,5}-0.02}1}JH-DSO
设置通路参数：
1. 职能名称，字符串
2. 丈量通路(1:通路1,2:通路2,3:通路3,4:通路4)，整型
3. 丈量类型(0:电压,1:电流)，整型
4. 丈量领域，浮点
5. 参考值，浮点
6. 显示状态(0:关关,1:开启)，整型
SetNormPara}1000}1}JH-DSO
设置屏幕功夫和采集状态：
1. 职能名称，字符串
2. 屏幕功夫(ms)，浮点
3. 采集状态(0:关关,1开启)，整型
SetState}0}JH-DSO
设定采集状态：
1. 职能名称，字符串
2. 输出状态(0:关关,1开启)，整型
State?}JH-DSO
设定输出状态：
1. 职能名称，字符串
2. 输出状态(0:关关,1开启)，整型
ReadValue}1}15,4,2,5,16,17}JH-DSO
读取量测数值：
1. 职能名称，字符串
2. 丈量通路(1-8:通路1-8)，整型
3. 读取数致粪型
(0:COUNter,1:DELay,2:DUTYcycle,3:FALLtime,4:FREQuency,5:NWIDth,6:OVERshoot,7:PERiod,8:PHASe,9:PREShoot,10:PWIDth,11:RISetime,12:VAMPlitude,13:VAVerage,14:VBASe,15:VMAX,16:VMIN,17:VPP,18:VRATio,19:VRMS,20:VTIMe,21:VTOP,22:XMAX,23:XMIN,24:HIGH,25:LOW,26:H-L), 整型
4. 返回丈量数值，浮点数
ReadOther}1}0}JH-DSO
读取其他量测数值:
1. 职能名称，字符串
2. 丈量职能 (0:解码信息)，整型
3. 职能参数(解码信息下(0:当前屏幕波形,1-N:当前波形纪录列表索引))，整型
4. 返回丈量数值，浮点数
GetWaveData}1}C:\我的资料\Report\333.INI}JH-DSO
读取波形数值：
1. 职能名称，字符串
2. 丈量通路(1:通路1,2:通路2,3:通路3,4:通路4)，整型
3. 波形数据保留蹊径，字符串
SetCursorsPos}0}0.024835,0.133640}JH-DSO
设定光标地位：
1. 职能名称，字符串
2. 光标类型(0:X,1:Y)，整型
3. 光标地位,用逗号分隔，浮点
GetImage}C:\我的资料\Report\111.png}JH-DSO
抓去屏幕图片：
1. 职能名称，字符串
2. 图片保留蹊径，字符串
WaveMeasure}1}0,11}5}50}JH-DSO
波形数值丈量：
1. 职能名称，字符串
2. 丈量通路(1:通路1,2:通路2,3:通路3,4:通路4,5:通路5,6:通路6,7:通路7,8:通路8)，整型
3. 丈量类型(0:早年向后上升沿,1:从后向前上升沿,2:早年向后降落沿,3:从后向前降落沿,4:过冲复原功夫,5:低冲复原功夫,6:最大值,7:最幼值,8:最大-最幼,9:最大过冲复原功夫,10:最大低冲复原功夫,11:早年向后上升沿-基准,12:从后向前上升沿-基准,13:早年向后降落沿-基准,14:从后向前降落沿-基准,15:互换最大值,16:互换最幼值,17:互换最大-最幼,18:互换最大值-基准,19:互换最幼值-基准,20:互换最大-最幼-基准,21:互换过冲,22:互换低冲,23:解码数据地位,24:功夫瞬时价)，整型
4. 触发值，浮点
5. 数字降噪，整型
6. 返回数据，, 浮点
SetTrig}0}0}5}50}JH-DSO
设置触发参数：
1. 职能名称，字符串
2. 触发通路(0:不触发,1:通路1,2:通路2,3:通路3,4:通路4,5:通路5,6:通路6,7:通路7,8:通路8)，整型
3. 触发类型(0:早年向后上升沿,1:从后向前上升沿,2:早年向后降落沿,3:从后向前降落沿)，整型
4. 触发值，浮点
5. 触发延时(屏幕百分比)，整型
6. 触发模式(0:Single,1:Continue)，整型
SearchAndScaleWave}1}100}0}5}0.0002}JH-DSO
查找放大波形：
1. 设备索引，整型
2. 丈量通路(1-8)，整型
3. 触发数值，浮点
4. 丈量类型(0:早年向后上升沿,1:从后向前上升沿,2:早年向后降落沿,3:从后向前降落沿,4:过冲复原功夫,5:低冲复原功夫,6:最大值,7:最幼值,8:最大-最幼,9:最大过冲复原功夫,10:最大低冲复原功夫,11:早年向后上升沿-基准,12:从后向前上升沿-基准,13:早年向后降落沿-基准,14:从后向前降落沿-基准,15:互换最大值,16:互换最幼值,17:互换最大-最幼,18:互换最大值-基准,19:互换最幼值-基准,20:互换最大-最幼-基准,21:互换过冲,22:互换低冲,23:解码数据地位)，整型
5. 地位次数，整型
6. 显示功夫(毫秒)，整型
SetOtherPara}0}10}JH-DSO
设置其他参数
1. 设备索引, 整型
2. 职能类型(0:存储深度,1:波形数据处置数字,2:采集模式(0:Block-1:Continue),3:示波器刷新距离,4:功率计刷新距离,5:数据纪录,6:录波地址,7:查看波形数量,8:加载波形,9:播放波形(0:No,1:Yes),10:预览波形(0:No,1:Yes),11:解码(0:No,1:Yes),12:互换运算参数,13:解码通路设置,14:波形运算参数((0:No,1:Yes),通路1,运算体式(加,减,乘,除,互换),通路2),15:波形叠加(0(0:No,1:Yes))), 整型
3. 参数值(职能2的参数,), 整型
SetCHLabel}A,B,C,D}JH-DSO
设定示波器通路标签：
1. 职能名称, 字符串
2. 示波器通路标签, 字符串
4.2 功率计类：
SetItem}0}0}5}50}JH-DSO
设置功率计读取数据项目参数:
1.职能名称, 字符串
2.丈量职能（参考软件项目）, 字符串
3.测试通路 (1:通路1,2:通路2,3:通路3,4:通路4), 整型
4.谐波基数, 整型
ReadItemValue}JH-DSO
读取虚构电表多个返回项目:
1. 职能名称, 字符串
2. 丈量模式(0:通常,1:谐波), 整型
3. 返回数据, 字符串
4.3 信号产生器类：
SetSignal}0}0}5}50}JH-DSO
设相信号参数:
1. 信号职能(0:正弦,1:均方根,2:上升,3:脉冲,4:噪音,5:直流,6:用户自界说), 整型
2. 频率, 整型
3. 幅值, 浮点
4. 偏移量, 浮点
4.4 Tek系列指令
RECAll:SETUp <NR1>
ACQuire:MODe {SAMple|OTHER}
ACQuire:STATE { OFF | ON | RUN | STOP | <NR1> }
CH<x>:COUPling { AC | DC | GND }
CH<x>:INVert { ON | OFF }
CH<x>:POSition <NR3>
CH<x>:PRObe{1|10|20|50|100|500|1000}
CH<x>:SCAle <NR3>
CH<x>:VOLts
CURSor:HBArs:POSITION<x> <NR3>
CURSor:VBArs:POSITION<x> <NR3>
MEASUrement:MEAS<x>:SOUrce { CH<y> | MATH }
MEASUrement:MEAS<x>:TYPe { CRMs | CURSORRms | DELay | FALL |FREQuency | MAXImum | MEAN | MINImum | NONe | NWIdth | PDUty| PERIod | PHAse | PK2pk | PWIdth| RISe }
MEASUrement:MEAS<x>:VALue?
TRIGger:MAIn SETLevel
TRIGger:MAIn:LEVel <NR3>
TRIGger:MAIn:MODe { AUTO | NORMal }
TRIGger:MAIn:TYPe { EDGE | VIDeo | PULse }
TRIGger:MAIn:EDGE:SLOpe { FALL | RISe }
TRIGger:MAIn:EDGE:SOUrce { CH<x> | EXT | EXT5 | EXT10 | ACLINE }
以上指令具体界说参考T示波器指令注明。
4.5 NF系列指令
*RST 复位
*CLS 明显谬误指令
:SOUR1:FUNC:SHAP SIN 通路1波形设置为正弦波
:SOUR1:FUNC:SHAP SQU 通路1波形设置为方波
:SOUR1:FUNC:SHAP RAMP 通路1波形设置为三角波
:SOUR1:FUNC:SHAP PULS 通路1波形设置为脉冲波
:SOUR1:VOLT:IMM:AMPL 5.0 通路1幅值设置为 5V
:SOUR1:VOLT:IMM:AMPL 5VPP 通路1峰峰值设置为5V
:OUTP1:STATE ON 通路1信号输出
:OUTP1:STATE OFF 通路1信号关关
:SOUR1:VOLT:LEV:IMM:HIGH 5.0 通路1高值设置为5V
:SOUR1:VOLT:LEV:IMM:LOW -0.5 通路1低值设置为-0.5V
:SOUR1:FREQ 1000 通路1频率设置为1000HZ
:SOUR1:VOLT:LEV:IMM:OFFS 2.5 通路1直流偏置设置为 2.5V
:SOUR1:FUNC:SQU:DCYC 50 通路1方波占空比设置为50%
:SOUR1:PULS:DCYC 20 通路1脉冲波占空比设置为20%
:SOUR1:PULS:WIDT 100US 通路1脉冲波正向宽度设置为100US
:SOUR1:PHAS:ADJ 90 通路1相位设置为90

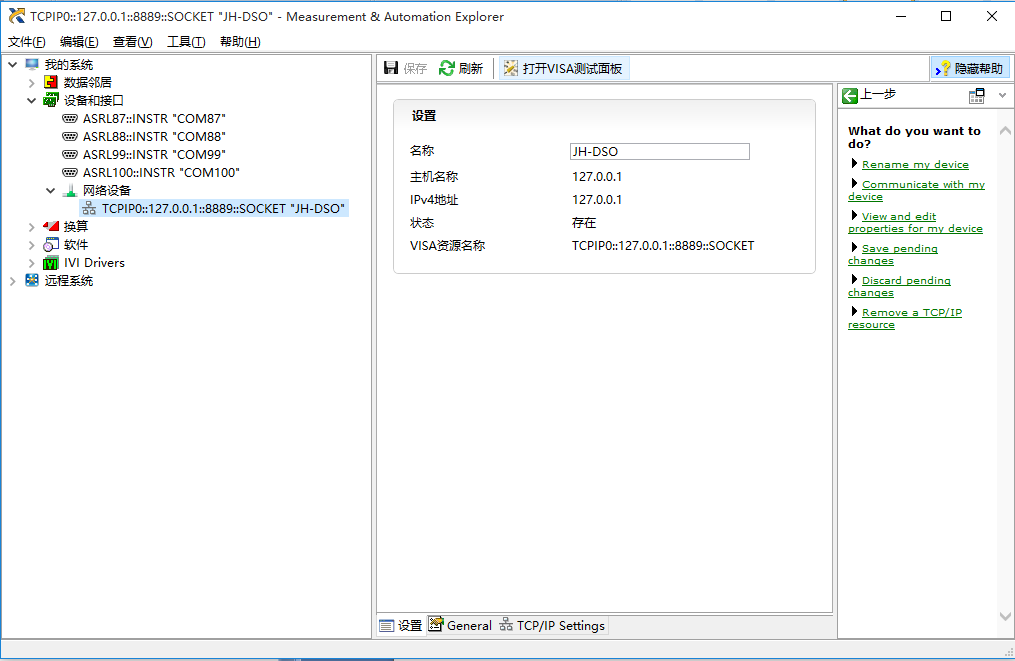

5 NI VISA通讯设置

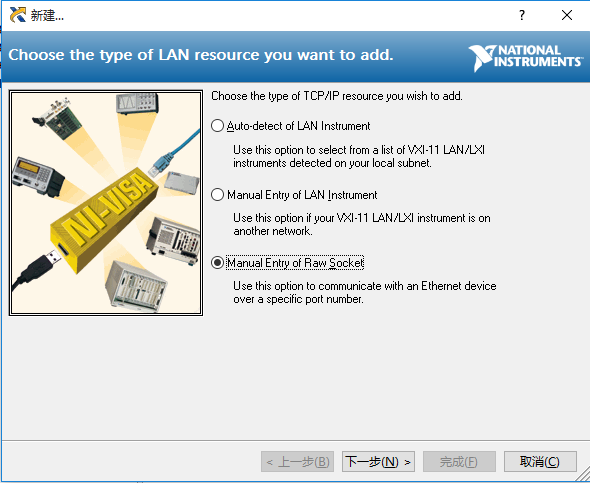

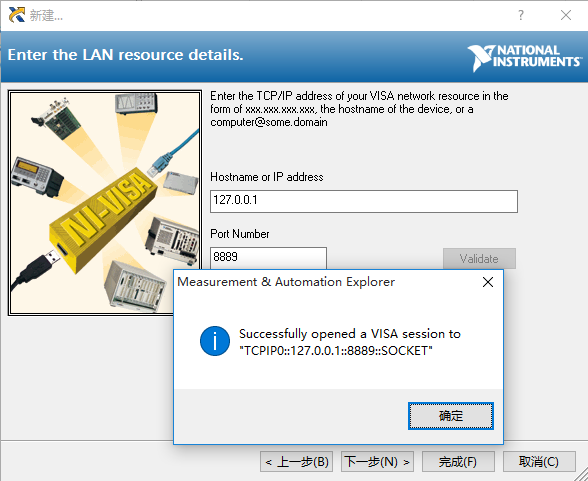

能够通过NI MAX增长以太网通讯接口与波形解决规划通讯，设置步骤如下：
5.1 打开NI MAX软件

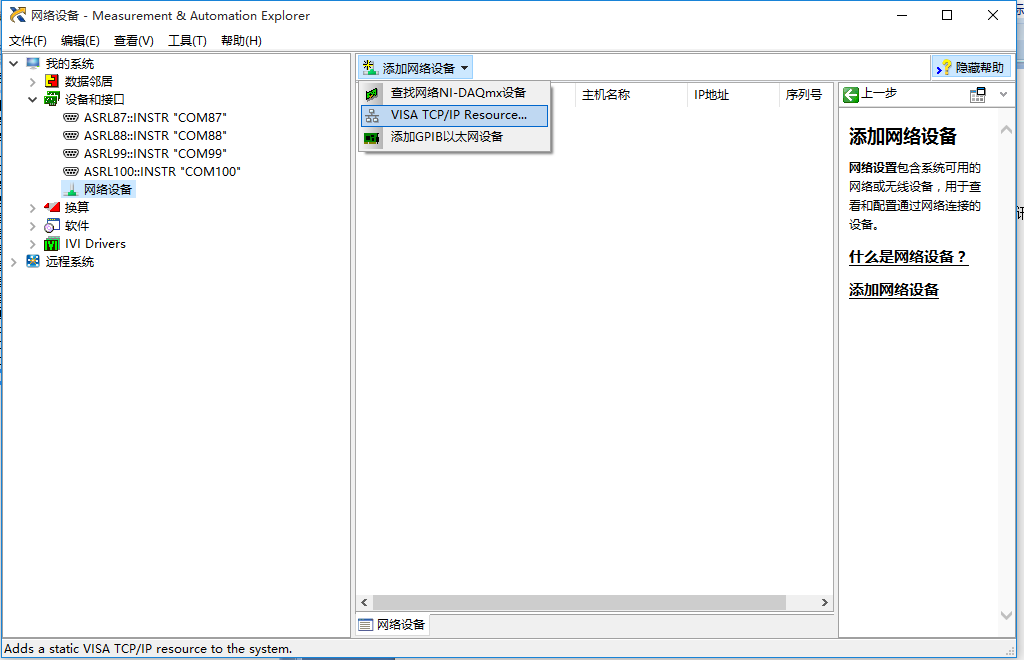

5.2 选择手动输入参数
5.3 手动输入IP地址和端口

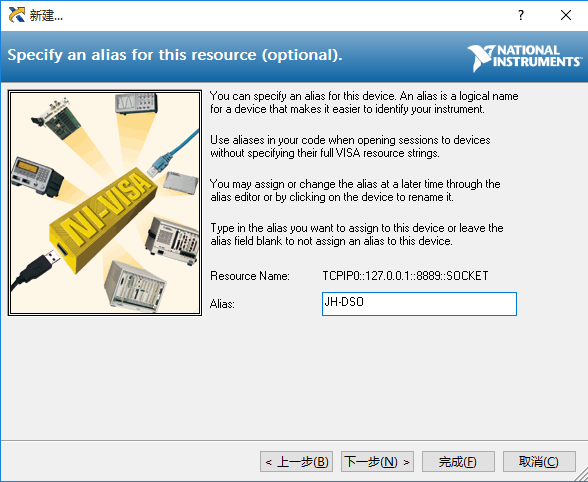

5.4 设备定名

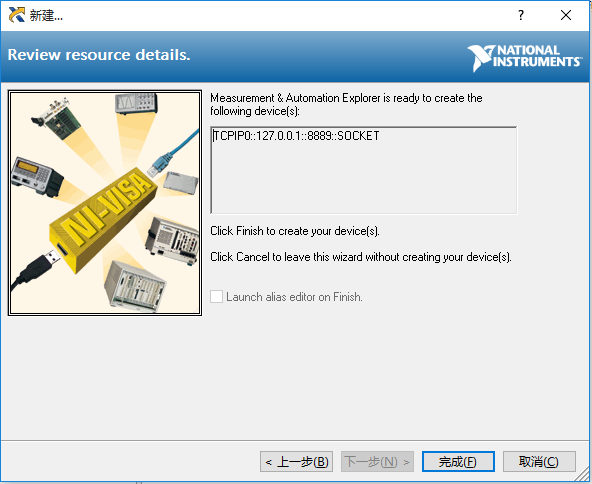

5.5 实现设置

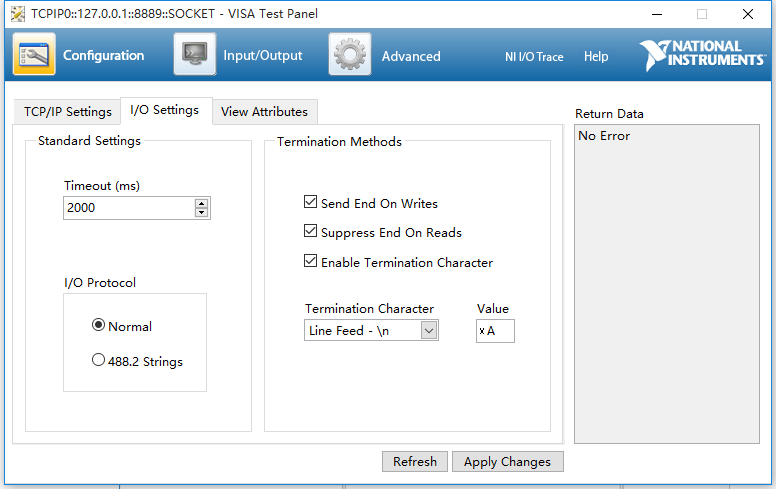

5.6 通讯测试-打开VISA测试面板
5.7 通讯测试-实现符设置

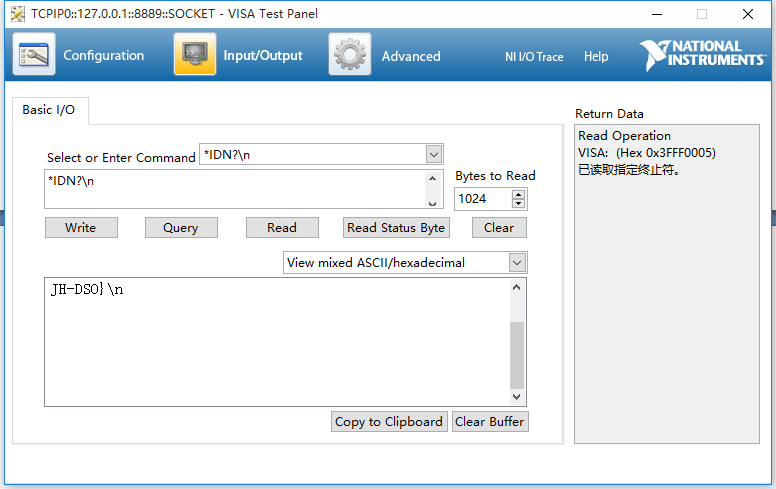

5.8 通讯测试-发送指令

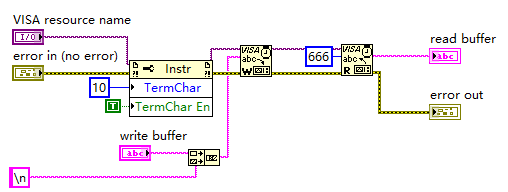

5.9 LABView编程范例
