J9集团智能互换充电桩测试系统
型号：
J9集团智能互换充电桩测试系统集成了充电接口仿照器、负载、高精度采集� ？椤AN 报文采集� ？椤⑶度胧浇谠炱鞯壬璞� ，齐全仿照了电动汽车充电回路 ，实现插枪即可测试 ，预防之前多设备连线复杂的情况。互换充电桩自动测试系统 ，专为新国标互换充电桩开发设计的测试系统。内建互换充电桩国标测试项目 ，新国标GBT 34657.1-2017电动汽车传导充电互操作性测试、NB/T33008.2-2018出厂测试的检测。并支持欧标、美标、日标充电桩扩大。
一、媒介
随着世界能源� ；牖肪炒镜牟恍菁由�,近年来以电能作为驱动力的电动汽车迅猛发展 ，然而配套的充电服务设施却相对滞后,严沉造约着电动汽车的产业化。为了推动新能源电动汽车行业的发展,国内各大城市都在着力建设直流充电桩等基础设施。由于传统人为或半自动化测试技术效能较低,且充电桩测试相对于电源测试来说复杂好多。企业火急必要高效的自动检测平台急剧检测大批量的充电桩,从而满足出产的需要。因而,自动测试平台对解决上述问题拥有沉要意思。
二、简介
J9集团智能互换充电桩测试系统集成了充电接口仿照器、负载、高精度采集� ？椤AN 报文采集� ？椤⑶度胧浇谠炱鞯壬璞� ，齐全仿照了电动汽车充电回路 ，实现插枪即可测试 ，预防之前多设备连线复杂的情况。互换充电机检测平台凭据现行尺度及规范的要求 ，对试验设备进行建设 ，试验步骤及操作步骤重要参考尺度及规范如下：
1.GB/T 20234.1_2015 电动汽车传导充电用衔接装置_第 1 部门: 通用要求
2.GB/T 20234.2_2015 电动汽车传导充电用衔接装置_第 2 部门: 互换充电接口
3.GB/T 18487.1_2015 电动汽车传导充电系统_第 1 部门: 通用要求
4.NB/T 33001_2018 电动汽车非车载传导式充电机技朮前提
5.NB/T 33002_2018 电动汽车互换充电桩技朮前提
6.NB/T 33008.1_2018 电动汽车充电设备检验试验规范_第 1 部门:非车载充电机
7.NB/T 33008.2_2018 电动汽车充电设备检验试验规范_第 2 部门:互换充电桩
8.GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范

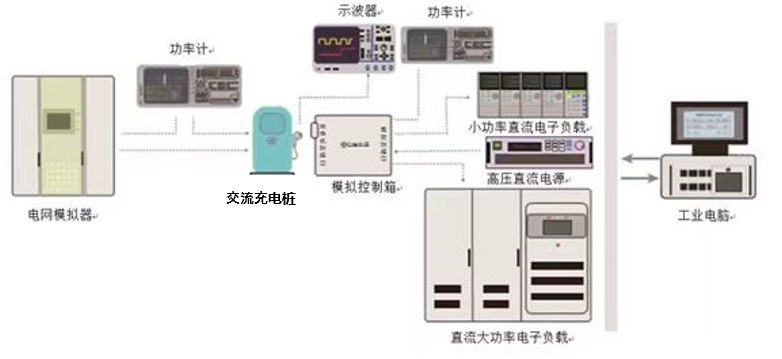

三、系统拓扑图
四、测试项目
No | 项目名称 |
1 | 衔接确认测试 |
2 | 充电筹备就绪测试 |
3 | 启动及充电阶段测试 |
4 | 正常充电实现测试 |
5 | 充电衔接节造时序测试 |
6 | CC 断线测试 |
7 | CP 断线测试 |
8 | CP 接地测试 |
9 | � ；そ拥氐继迓叫悦允Р馐� |
10 | 输出过流测试 |
11 | 断开开关 S2 测试 |
12 | CP 回路电压限值测试 |
五、产线实拍
